| 모델 |
용도 |
| |
 빔
최대 길이 (m) |
열림
시간 (s) |
사용
횟수 (%) |
620 표준/40
LH/PH
|
4,00 |
3,5(3m)
4,5(4m)
|
70 |
620 고속/40
LH/PH
|
4,00 |
<2(3m)
<3(4m)
|
100 |
642/70
LH/SH
|
7,00 |
4(5m)
5,5(6m)
8(7m)
|
100 |
| 624
MPS 제어판의 사양서 |
| 전원 공급 |
230
V~(+6%-10%) 50 (60) Hz |
| 모터의 최대 부하량 |
300W |
| 부속품 최대 출력 |
24 Vdc 500 mA
max |
| 작동 주변 온도 |
-20 C+55 C |
| 세 개의 보호 퓨즈 |
0,25A 변압기- 5A
모터-1,6A
부속품 |
| 엔클로저 크기 |
174x178x102 mm(LxHxD) |
| 보호 등급 |
IP 55 |
SMT
기술/프로그래밍 가능한 기능: - 3 개의 기능
로직 - A/E/P, 휴지 시간, pre-flashing, 전자
감속(short or long), 표시기 조명의 작동
입력 알림 LED, 경보와 리밋 스위치
단말기 보드 출력 표시기 조명,
플래싱 램프
단말기 보드 입력 - 열림, 정지,
안전 장치, 패닉 방지
고속 컨넥터: 모터, 리밋 스위치,
디코딩 카드/카드 리시버, 옵션 카드
리셋 누름 버턴 |
|
|
|

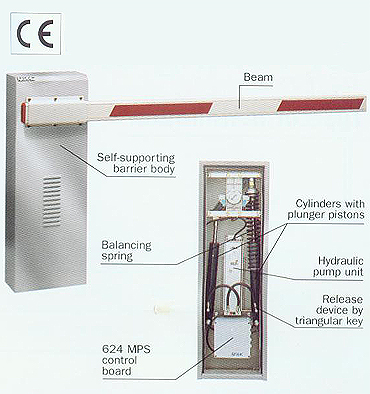

| 기술특성 |
642
STD/40 LH/RH |
642
R/40 LH/RH |
642/70
LH/RH |
| 전원 공급 |
230
V~ (+6%-10%)50(60) Hz |
| 전기 모터 |
단상,
쌍방향 |
| 흡수 전력 |
220W |
| 흡수 전류 |
1A |
| 모터 회전 속도 |
1,400
rpm |
1,400-2,800
rpm |
| 펌프 유속 |
0,75
l/min - 0,75-1 I/min |
1,5
- 2 l/min |
0,75
- 1 - 1,5 - 2 l/min |
| 모터 와인딩시 열 보호 |
120
C |
| 유효 토크 |
0÷
200 / 0 150 Nm |
0
÷110 / 0 90 Nm |
0
÷470 / 0 ÷340 / 0 ÷250 / 0÷ 210 Nm |
| 전자 감속 |
캠으로
조절 가능 |
| 작동 주변 온도 |
-20
℃+55 ℃ |
| 중량 |
73
kg |
84
kg |
| 오일 유형 |
FAAC
oil XD 220 |
| 배리어 몸체 처리 |
스테인레스
스틸 |
| 보호 등급 |
IP
44 |
| 냉각 |
강제
환기 |
| 빔 유형 |
직사각형- 스커트로
된
직사각형-라운드, 피벗 라운드 |
직사각형-라운드-피벗
라운드 |
직사각형-스커트로
된 직사각형 |
|
| |
| |
|
|
주차차단기
