공업용 섹션 도어

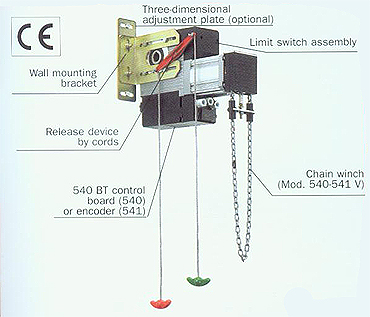

540 - 541

540/ 541 기어모터의 기술 사양서
전원 공급 230 Vac(+6%-10%) 50(60) Hz
전기 모터 단상 유도 1450 rpm
최대 흡수 전력 800W
흡수 전류 3.5A
스러스트 콘덴서 20 F
회전 속도 25 rpm
와인딩 열 보호 140 C
사용 빈도수 40% S3
최대 연속 사이클 5
드라이브 관통 샤프트 직경 25.4mm(1")
샤프트 정격 토크 50Nm
드라이브 최대 회전수 24
보호 등급 IP54
작동 주변 온도 20/+55 C
기어모터 최대 중량 14kg
오일 유형 FAAC XD220
오일량 0.75l
540 BT 제어판의 사양서
(540과 541 V 모델에 장착)
전원 공급 230 V~(+6%-10%) 50 Hz
저전압 명령 장치 24 Vdc
모터 최대 부하량 800W
열림/닫힘 누름 버턴 연동
작동 주변 온도 -20 C+55 C
두 개의 퓨즈

변압기 0.25A 모터 6.3A

578 D 제어판의 일반 특징
(541 모델의 원격 설치용)
전원 공급 230 Vac(+6%-10%) 50 Hz
흡수 전력 10W
모터 최대 부하량 1000W
부속품 최대 부하량 0.5A
작동 주변 온도 -20/+55 C
퓨즈 수 2
기능 로직 자동/"단계적" 자동/반자동/"단계적"
반자동/안전/반자동 B/데드먼 C

작동 시간

 프로그래밍 가능 (0-4분)
휴지 시간 프로그래밍 가능 (0-4분)
스러스트력단말기 보드 입력 50 단계로 조절 가능
열림-부분 열림-열림 안전 장치-닫힘 안전 장치-정지-에지-전원 공급 + 접지 - 열림과 닫힘 이동 리밋 스위치/인코더
단말기 보드 출력 플래싱 램프/모터/24Vdc 부속품으로 전원 공급/24Vdc 표시등- 열림/닫힘 전기 록

고속 컨넥터		 플러그인 리시버-디코딩 카드
프로그래밍 3개의 키(+,_,ㄹ)와 디스플레이, "기본" 또는 "고급" 모드
"기본" 모드의 프로그래밍 가능한 기능 기능 로직-휴지 시간-스러스트력-게이트 방향
"고급" 모드의 프로그래밍 가능한 기능 스러스트 토크-브레이킹-페일세이프-프리플래싱-표시등/타이머식 출력/열림/닫힘 전기 록-열림과 닫힘 안전 장치 로직-디코더-사전과 사후 리밋 스위치 작동 감속-부분 열림-타임 아웃-유지보수 요청용 사이클 카운터

상태 표시

디스플레이

플라스틱 엔클로저 호환성 E-L-LM 모델
