| 기술
사양서 |

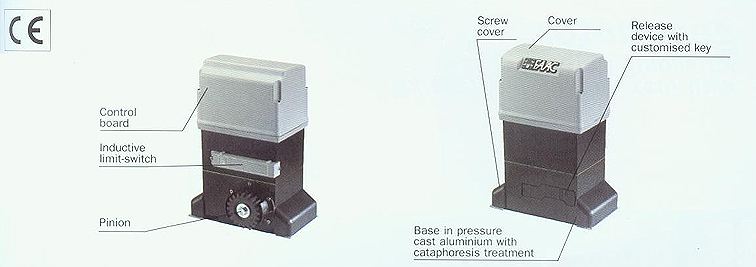

844MC
THREE-PHASE |
 전원
공급 |
400V
(3ph)(+6%-10%)50(60) Hz |
| 흡수
전력 |
950W |
| 흡수 전류 |
2.5A |
| 모터 회전 속도 |
1,400rpm |
| 감속비 |
1:30 |
| 작동 주변 온도 |
-20 C+55 C |
| 오일 포함 중량 |
15 kg |
| 보호 등급 |
IP 44 |
| 오일 유형 |
FAAC OIL XD 220 |
| 게이트 속도 |
9,5m/min.(Z16)/7,2m/min(Z12) |
| 최대 토크 |
62Nm |
| 리밋 스위치 |
플레이트와 함께 유도 |
| 클러치 |
오일 배쓰의 트윈 디스크 |
| 보호 처리 |
Cataphoresis(전기
영동법) |
|
|
| 844
T 제어판의 사양서 |
| 전원
공급 |
230
V 3ph(+6%-10%) 60 Hz
400 V 3ph+N (+6%-10%) 60 Hz |
| 모터의 최대 부하량 |
1300W |
| 부속품 최대 출력 |
24Vdc 360mA max |
| 작동 주변 온도 |
-20 C+55 C |
| 표시기 조명 전원 공급 |
24V~(최대 5W) |
| 2 개의 보호 퓨즈 |
5A 변압기 1,6A 부속품 |
| 안전 타이머 |
255초 |
| 모터 브레이킹 |
고정 |
"
입력 - 열림, 부분 열림, 스톱, 잠금 안전 장치, 리밋 스위치
" 출력 - 표시기 조명, 플래싱 램프, 모터, 부속품용
24 Vdc 전원 공급
" 프로그래밍 - 열림후정지 시간(5/10/15/30/60/120/180
초),
로직
A1/A2/S1/E1/E2/B/C, pre-flashing |
|
|
|
| |
| |
|
|
슬라이딩
게이트
