| 기술
사양서 |
DOMO
Link |
 전원
공급 전압
|
12
Vdc |
정격
흡수 전력
|
48W |
최대
토크
|
17
Nm |
최대
무부하 각속도( /초)
|
17(0.4rad/sec) |
듀티
사이클(사이클/시간)
|
5 |
충전된
배터리상에서 연속 사이클
|
5-15* |
재충전
시간
|
매
사이클당 10* |
감속
유형
|
에피사이클로드 |
작동
주변 온도
|
-20℃+55℃ |
오퍼레이터
중량(kg)
|
2.8 |
보호
등급
|
IP
44 |
리프
최대 길이(m)
|
1.80 |
| 리프
최대 중량(kg) |
250 |
| 최대
열림 각도 |
110℃ |
*특정 작업 조건에 대한 수치--------==============--------------- |
|
|
|
|
|
용도 |
제어판 |
| 모델 |
싱글 리프 최대길이(m) |
리프 수 |
| DOMO
Link Master RH |
1.80 |
1 |
포함 |
| DOMO
Link Slave RH |
1.80 |
1 |
포함 |
| DOMO
Link Master LH |
1.80 |
1 |
포함 |
| DOMO
Link Slave LH |
1.80 |
1 |
포함 |
| MASTERSLAVE
보드의 공통 특징 |
| 배터리 |
실드
리드 배터리 12Vdc 1.2Ah 크기 96x46x50 |
| 엔클로저
보호 등급 |
IP55
|
| 흡수
전련 |
16VA |
| 모터
최대 전류 |
15A |
| 작동
주변 온도 |
-20℃+55℃ |
| 보호
퓨즈 |
1개 |
| 인쇄
방지 기능 |
인코더-전류
제어 |

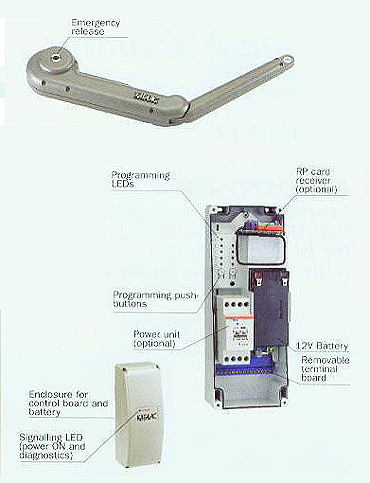

| 기술
사양서 |
MASTER
보드 |
| 전원
공급 |
230
Vac |
| 변압기
특징 |
1차
230Vac
2차
12Vac-16Vac |
| 24Vdc
부속품 최대 부하량 |
150mA |
| 고속
커넥터 최대 부하량 |
50mA |
| 기능
로직 |
자동/단계적
자동/안전/단계적
반자동 |
| 열림
및 닫힘 리프 지연 시간 |
열림
0초, 닫힘 0초
열림
2초, 닫힘 2초
열림
2초, 닫힘 4초
열림
2초, 닫힘 8초 |
| 속도 |
4
단계로 선택 가능 |
| 정지력
조절 |
4
단계로 조절 가능 |
단말기
보드 입력
열림/자유 리프 열림/정지/열림 안전 장치/닫힘 안전 장치
단말기 보드 출력
플래싱 램프/모터/BUS/표시등/24 Vdc-12 Vdc 부속품용
전원 공급
고속 컨넥터
Minidec 카드 - RP 카드
프로그래밍 가능 기능
로직/휴지 시간/열림과 닫힘 리프 지연/압쇄 방지력/오퍼레이터 속도 |
| 기술
사양서 |
SLAVE
보드 |
| 전원
공급 |
Master
에서 |
| 단말기
보드 출력 |
모터/배터리/BUS |
|
|
스윙
게이트
특징
외부용
