| 모델 |
용도 |
| |
도어 최대 크기
WxH(m)
|
도어 최대 중량
(kg/sqm
|
사용 횟수
(사이클/시간) |
| 580 CBAC |
3,50x3,00(*) |
15 |
60 |
| 580 SB |
3,50 x 3,00(*)
|
15 |
60 |
|
|

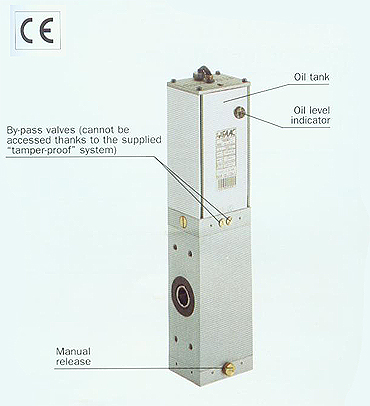

| 기술
사양서 |
580 |
 전원
공급 |
230
V~ (+6%-10%)50(60) Hz |
| 전기
모터 |
단상,
쌍방향 |
| 흡수
전력 |
220W |
| 흡수
전류 |
1A |
| 유효
토크 |
0
450 Nm |
| 각
속도 |
9
15'/s |
| 모터
회전 속도 |
1,400
rpm C |
| 펌프유속 |
0,75
I/min |
| 모터
와인딩시 열 보호 |
120
C |
| 작동
주변 온도 |
-20
C+55 C |
| 오일
포함 중량 |
12
kg |
| 오일
유형 |
FAAC
OIL XD 220 |
| 보호등급 |
IP
55 |
|
|
| 596
MPS 제어판의 사양서 |
| 전원 공급 |
230 V~(+6%-10%)
50(60) Hz |
| 모터의 최대 부하량 |
500W |
| 부속품 최대 출력 |
24Vdc 360mA |
| 작동 주변 온도 |
-20 C+55 C |
| 2 개의 보호 퓨즈 |
5A 전기 모터 0,5A
부속품 |
| 모델 E의 엔클로저 크기 |
204x265x85mm(LxHxD) |
| 보호 등급 |
IP 55 |
프로그래밍
가능한 기능
-기능 로직: 자동과 반자동
- 휴지 시간
- 작업 시간
- "잠금 광전지" 기능 로직
- 광전지 페일 세이프
단말기 보드 출력
- 모터, 부속품용 전원 공급, 타이머가 부착된 실내등
단말기 보드 입력
- 열림, 정지, 안전 장치, 잠금과 열림 리밋 스위치
SMT 기술
타이머가 부착된 실내등 |
|
|
|
| |
| |
|
|
업다운
차고도어
